ST系列电缆桥架

适用于电压在12kV以下的电力电缆,以及控制电缆。

适用范围:控制电缆,照明配线等室内、室外架空电缆沟,隧道的敷设。

  •  产品介绍
  •  了解更多

ST 系列电缆桥架适用于电压在 12kV 以下的电力电缆,以及控制电缆,照明配线等室内、室外架空电缆沟,隧道的敷设。


特点与安装

ST 系列电缆桥架具有品种全、应用广、强度大、结构轻、造价低、施工简单、配线简单、配线灵活、安装标准、外形美观的特点。

ST系列电缆桥架的安装可以因地制宜。可随工艺输架空敷设:楼板、梁下吊装;室内外墙壁、柱壁、隧道、电缆沟壁下的侧板、还可以露天立柱或支墩上安装。

大型多层桥架吊装或立装时,应尽量采用工字钢立柱两侧对称敷设。

ST系列电缆桥架可水平、垂直敷设、可转角、T 字形、十字形分支;可调宽、调高、变径。

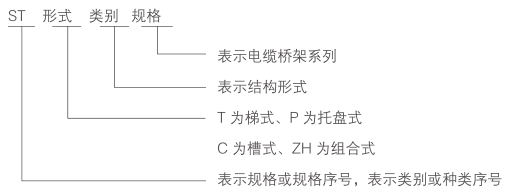

型号及含义



电缆在电缆桥架上的层次安排

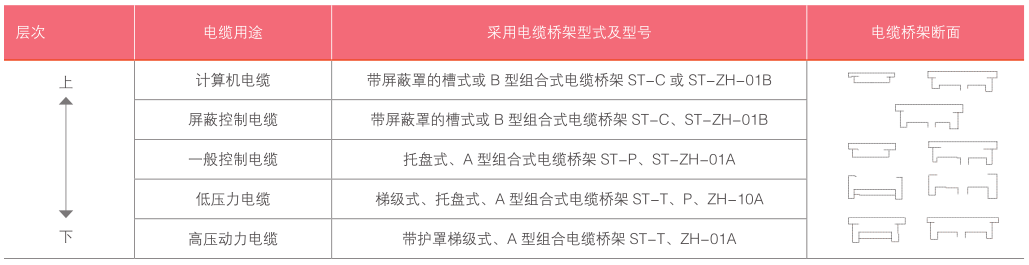

电缆桥架层次排列应是弱电流控制电缆在最上层,接着一段控制电缆、低压动力电缆、高压动力电缆依次往下排列。(见下表)这种排列便于屏蔽干扰、电力电缆冷却、便于施工。

各层电缆桥架层的距离为 : 控制电缆≥ 220mm;动力电缆≥ 300mm;机械化敷设电缆≥ 400mm。



注意事项

ST 型电缆桥架装置的最大载荷、支撑间距应小于允许载荷和支架跨距。

选择电缆桥架的宽度时应留有一定的备用空位,以便为今后增添电缆用。

当电力电缆的控制电缆较少时,可用同一电缆桥架安装,但中间要用隔将电力电缆和控制电缆隔开敷设。

电缆桥架水平敷设时,桥架之间的连接头应尽量设备在跨距的1/4左右处,水平走向的电缆每隔2米左右固定一下,垂直走向的电缆每隔1.5米左右固定一下。

电缆桥架装置应有可靠接地。如利用桥架作为接地干线,应将每层桥架的端部用 16mm2 软铜线联接 ( 并联 ) 起来,与总接地干线相通,长距离的电缆桥架每隔 30-50 米接地一次。

电缆桥架装置除需屏蔽保护罩外,在室外安装时在其顶层加装保护罩,防止日晒、雨淋,对如需焊接安装时,焊件四周的焊缝厚度不得小于母材的厚度,焊口必须防腐处理。
