GCK 低压抽出式开关柜由动力配电中心 (PC) 柜和电动机控制中心 (MCC) 二部分组成，适用于发电厂，变电站，工矿企业等电力用户作为交流 50Hz, 最大工作电压至 660V，最大工作电流至 3150A 的配电系统中，作为动力配电，电动机控制及照明等配电设备的电能转换分配控制之用。

型号及含义

使用条件

◆ 海拔不超过 2000m；

◆ 周围空气温度不高于 + 4C℃，并且 24h 内平均温度不高于 +35℃，周围空气温度不低于 -50℃；

◆ 大气条件：空气清洁，相对湿度在温度为 +4C℃时不超过 50%, 在温度较低时允许有较高的相对湿度，列如：+20℃时为 90%；

◆ 没有火灾，爆炸危险，严重污秽，化学腐蚀及剧烈震动的场所；

◆ 与垂直面倾斜不超过 5°；

◆ 本产品适合以下温度运输储存：-25℃ ~+55℃，在短时间内 ( 不超过 24h) 不超过 +70℃。

如上述使用条件不能满足时，应由用户在订货时向制造厂方提出，协商解决。

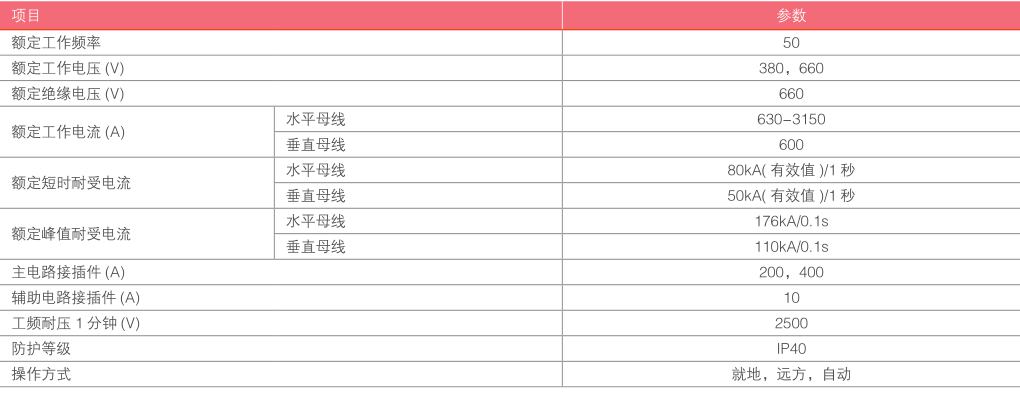

主要技术参数

结构特征

本系列产品的基本柜架为组合装配式结构，柜架的全部结构件通过螺钉紧固互相连接成基本框架，再按需要加上门、档板、隔板、 抽屉、安装支架以及母线和电器组件等零件，组装成一台完整的开关柜，本柜有下列特点：

框架采用形钢材，利用三维角板定位，螺栓连接无焊接结构从而避免了焊接变形和应力，提高了安装精度。

框架及零部件安装孔按模数 E=20mm 变化。

内部结构件采用镀锌处理。外部经酸洗和磷化处理后，采用静电环氧粉末喷涂。

在动力中心 (PC) 进线柜内，顶部为水平母线区域，水平母线区域下部为断路器室，断路器可配置国产的 DW15C，ME 等系列 IJ，也可根据用户需要配置国外电气公司生产的各种断路器，如：ABB 公司生产的 F 系列断路器，以及智能化断路器。在一般情况下，PC 单元带有有翻排的主电路 ( 包括母联 )，额定电流在630A-1600A时，占据一个外形尺寸为800 ×1000×2200(宽×深×高)的柜体。没有翻排的主电路占据一个外形尺寸为800×800 ×2000(宽、深、高 ) 的柜体。额定电流在 1600A-3150A 时，占据一个外形尺寸为 100×1000×2200( 宽 × 深 × 高 ) 的柜体。没有翻排的主电路占据一个外形尺寸为 1000× 800 ×2200( 宽 × 深 × 高 ) 的柜体。动力中心 (PC) 馈电柜结构与进线柜相似，馈电电流在 630A-1600A 时，一个 1000 × 1000 × 2200( 宽 × 深 × 高 )的柜体可装二个回路，为上下布置安装。

电动机控制中心 (MCC) 开关柜有靠墙安装和不靠墙安装二种，其顶部都为水平母线区域，水平母线区域下面为抽屉功能单元区域，该 区域的宽度为600mm，安装抽屉功能单元区域的高为 1840mm，当柜体为靠墙安装时柜的左部为功能单元区域，右部有一个 200mm 宽的电缆出线区域，柜体外形尺寸为 800/500/2200( 宽 / 深 / 高 )，当柜体为离墙安装时，柜体宽度为 600mm，电缆出线区在柜体的后部， 柜体的外形尺寸为 600 ×800(1000) × 2200( 宽× 深 × 高 )。柜体深度有 800 和 1000 二种，我们建议用户选用 1000 深的柜体，以与 PC 柜深度统一，当抽屉抽出柜外时，柜内带电部分不外露，安全可靠。

抽屉功能单元与门由主开关的操作机构进行机械联锁，主开关在合闸位置时门打不开，并且操作机构可采用外加挂锁锁定在合闸或分 闸位置。功能单元隔室之间用金属板分隔，抽屉具有良好的互换性，并具有工作位置，试验位置和分离位置。当抽屉推到某个位置时， 抽屉自动定位，此时可拉动抽屉左边的拉板抽屉可解除定位，进入下一个位置，抽屉抽出柜外时还具备防脱落功能。

在电容补偿、计量等固定式方案的柜体与抽屉式柜体具有同样的外观造型，同样的水平母线位置。从而保证了抽屉式与固定式柜体能 够并排使用。

母线系统柜体的母线采用三相五线制，水平母线额定电流在 1250A 及以下时采用单母线，水平母线额定电流在 1250A 以上时采用双母线， 柜与柜之间的水平母线采用连接块搭接，垂直母线采用聚碳酸脂工程塑料外壳封闭，内部用隔板限制电弧扩散，中性母线设置在柜顶 的前部，保护母线 (PE) 设置在柜底部，并与柜体的隔板，门相连，从而保证了接地连续性。在不降低外壳防护等级的情况下，开关柜底部和顶部设有自然通风窗口。

柜体外壳防护等级为 IP40。
