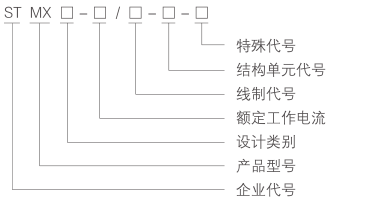

型号及含义

工作条件

◆ 安装地点的海拔高度不超过 2000m。

◆ 周围空气温度在（-5℃ ~+40℃）并且在 24h 内其平均温度不得超过 +35℃。

◆ 相对温度不超过 90%（当周围空气温度为 +20℃）

◆ 污染等级为三级。

◆ 安装类别为Ⅲ、Ⅳ级。

◆ 当使用条件有特殊规定时 . 应在合同中注明，我公司按特殊要求制造。

主要技术参数

◆ 额定绝缘电压：660V

◆ 额定频率：50~60HZ

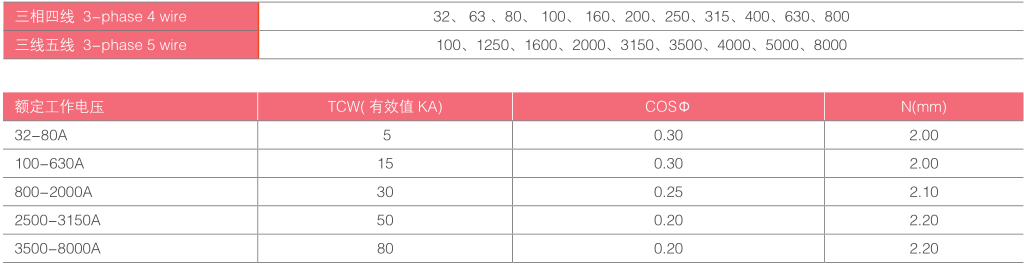

◆ 额定电流：见表 1

◆ 绝缘电阻：每段母线棰的绝缘电阻应大于或等于 20MΩ, 用户安装时应检验绝缘电阻值后再进行安装。

◆ 介电强度：每一段母线權单元出厂前均经受 50HZ/3750V/min 工频压试验。

◆ 短路强度：母线描能承受表 2 规定的额定短时耐受电流和额定峰值附受电流所产生的热应力和电动力 , 经承受后无永久性可视察变形。

产品用途

STMX1 系列母线梧适用于额定电压 660V，频率为 50HZ(60HZ), 额定电流 100-5000A 的交流三相三线、

三相四线、三相五线的配电网络中，是现代大中型企业、高层建筑、工程实验基地等场所最理想的供配设备。

产品特点

◆ 带插口的母线槽，可通过插接开关箱能很方便地引出电源分路。

◆ 母线槽的安装可直接从变压器接到配电柜，也可从低压开关柜直接到配电系统作为配电干线路。

◆ 具有体积小、输送电流大、线路损耗小、安全可靠、安装灵活及架空跨度大等特点。
