GGD

低压成套开关柜

适用范围:适用于发电厂、变电站、厂矿企业等电力用户的交流50Hz,额定工作电压380V,额定工作电流至3150A的配电系统,作为动力、照明、及配电设备的电能转换、分配与控制之用。

  •  产品介绍
  •  了解更多

GGD 型交流低压配电柜适用于发电厂、变电站、厂矿企业等电力用户的交流 50Hz,额定工作电压 380V,额定工作电流至 3150A 的配电系统 , 作为动力、照明及配电设备的电能转换、分配与控制之用。


GGD 型交流低压配电柜是根据能源部主管上级与广大电力用户及设计部门的要求,本着安全、经济、合理、可靠的原则设计的新型低压配电柜。产品具有分断能力高、动热稳定性好、电气方案灵活、组合方便、系列性、实用性强、结构新颖、防护等级高等特点,可作为低压成套开关设备的更新换代产品使用。


GGD 型交流低压配电柜符合 IEC439《低压成套开关设备和控制设备》,GB7251《低压成套开关设备》等标准。

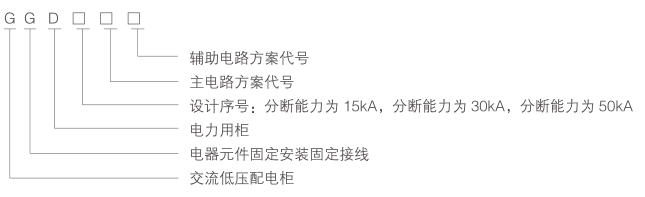

型号及含义



使用条件


◆ 周围空气温度不高于 + 40℃,不低于 -5℃,24h 内的平均温度不得高于 + 35℃;

◆ 户内安装使用,使用地点的海拔高度不得超过 2000m;

◆ 周围空气相对湿度在最高温度为 +40℃时不超过 50%,应在较低温度时允许有较大的相对温度 ( 例如 +2C℃时为 90%) 考虑到由于温度 的变化可能会偶

然产生凝露的影响;

◆ 设备安装时与垂直面的倾斜度不超过 5°;

◆ 设备应安装在无剧烈震动和冲击的地方,以及不足以使电器元件受到腐蚀的场所;

◆ 用户有特殊要求时可与制造厂协商解决。


电气性能

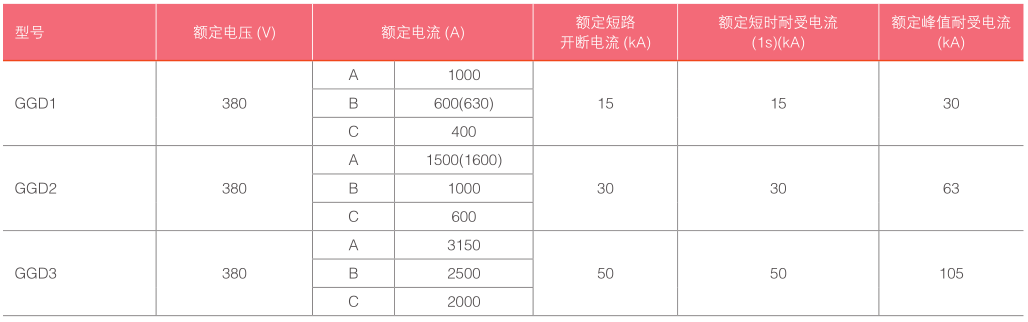

基本电气参数




主电路方案

GGD 柜的主电路设计了 129 个方案,共 298 个规格 ( 不包括辅助电路的功能变化及控制电压的变化而派生的方案和规格 );

其中:

GGD1 型 49 个方案 123 个规格

GGD2 型 53 个方案 107 个规格

GGD3 型 27 个方案 68 个规格

主电路方案是征求了广大设计、使用部门的意见选编的,增加了发电厂需要的方案。额定电流至 3150A,适合 2000kVA 及以下的配电变压器选用。此外,为适应无功补偿的需要设计了GGJ1、GGJ2 电容补偿柜,其主电路方案 4 个,共 12 个规格。


辅助电路方案

辅助电路的设计分供用电方案和发电厂方案两部分,GGD 柜内有足够的空间安装二次元件,同时 NLS 还开发研制了专用的 LMZ3D 型电流互感器以满足发电厂和特殊用户附设继电保护时的需要。

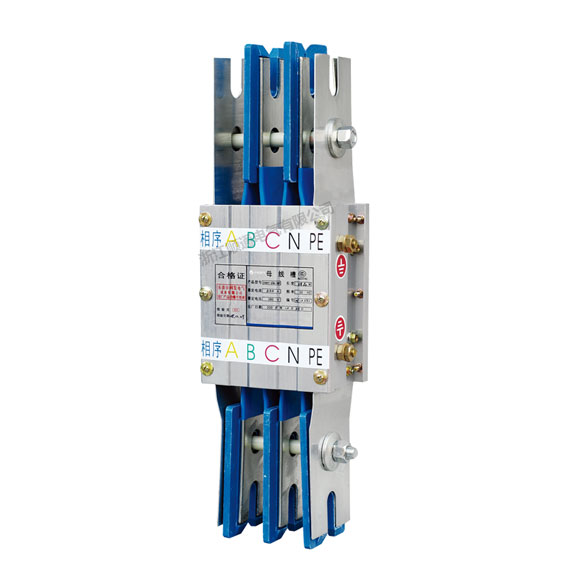

主母线

考虑到价格比和以铝代铜的可行性,额定电流在 1500A 及以下时可采用单铝排母线,额定电流大于 1500A 时采用双铜排母线,生产厂按此规定制造样机并通过型式试验,当然,生产厂也可根据用户的要求将铝母线换成同等载流量的铜母线。

母线的搭接面均采用搪锡工艺处理。
