GCS

低压抽出式开关柜

适用范围:GCS装置适用于发电厂、石油、化工冶金、防止、高层建筑等行业的配电系统。

  •  产品介绍
  •  了解更多

GCS 装置适用于发电厂、石油、化工、冶金、纺织、高层建筑等行业的配电系统。在大型发电厂、石化系统等自动化程度高,要求与计算机接 口的场所,作为三相交流频率为 50(60)Hz,额定工作电压为80V(400V), (660V), 额定电流为 4000A 及以下的发、供电系统中的配电、电动 机集中控制、无功功率补偿使用的低压成套配电装置。

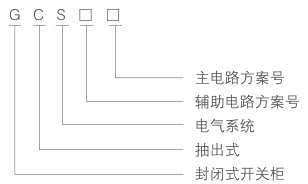

型号及含义



性能指标

装置的设计符合下列标准:

IEC439-1 低压成套开关设备和控制设备;

GB7251 低压成套开关设备;

ZBK360001 低压抽出式成套开关设备。

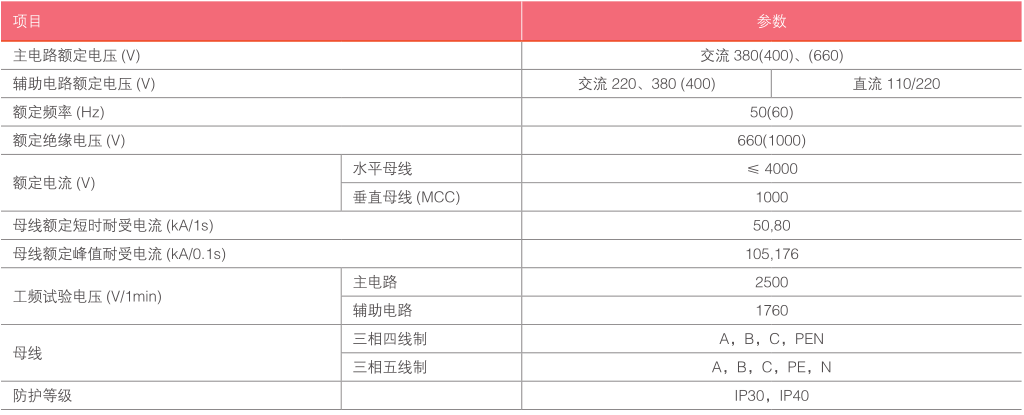

基本参数



主结构

◆ 主构架采用 8MF 型开口型钢,型钢的二侧面分别有模数为 20mm 和 100mm 和 Φ9.2mm 的安装孔,内部安装灵活方便;

◆ 主构架装配形式设计为两种,全组装式结构和部份 ( 侧框和横梁 ) 焊接式结构,供用户选择;

◆ 装置的各功能室相互隔离,其隔室分为功能单元室、母线室和电缆室。各室的作用相对独立;

◆ 水平主母线采用柜后平置式排列方式,以增强母线抗电动力的能力,是使装置的主电路具备高短路强度能力的基本措施;

◆ 电缆隔室的设计使电缆上下进出均十分方便。

◆ 装置通用柜体的尺寸 ( 见下表 )




功能单元

◆ 抽屉层高的模数为 160mm。分为 1/2 单元、1 单元、3/2 单元、2 单元、3 单元、五个尺寸系列。单元回路额定电流 400A 及以下;

◆ 抽屉改变仅在高度尺寸上变化,其宽度、深度尺寸不变。相同功能单元的抽屉具有良好的互换性;

◆ 每台 MCC 柜最多能安装 11 个一单元的抽屉或 22 个 1/2 单元的抽屉。其中一单元以上抽屉采用多功能后板;

◆ 抽屉进出线根据电流大小采用不同片数的同一规格片式结构的插件;

◆ 1/2 单元抽屉与电缆室的转接采用背板式结构 ZJ-2 型转接件;

◆ 单元抽屉与电缆室的转接按电流分档采用相同尺寸棒式或管式结构 ZJ-1 型转接件;

◆ 抽屉单元设有机械联锁装置。


主要电器元件

◆ 主要电器元件的选用原则立足于引进技术,国内能成系列批量生产,又能满足装置高性能的要求;

◇ 电源及馈线单元断路器主选 AH 系列。也可选用其它性能更先进的 Schneider 公司生产的 M 系列、ABB 公司生产的 F 系列。AH 型断路器具有性能好、

结构紧凑、重量较轻、系列性强的特点。价格相对较低,维护使用方便,各项性能指标能满足本装置的要求;

◇ 抽屉单元 ( 电动机控制单元、部份馈电单元 ) 断路器主选 CM1、TG、TM30 系列塑壳断路器 , 部份选用 MOELLER 公司生产的 NZM-100A 系列。这些开

关均有性能好,结构紧凑、短飞弧或无飞弧、技术经济指标高的特点,能满足本装置的要求;

◇ 隔离开关及熔断器式隔离开关选 Q 系列。该系列可靠性高、分断能力强,并可以实现机械联锁;

◇ 熔断器主选 NT 系列;

◇ 交流接触器选用 B 系列、LC1-D 系列。


装置特点

◆ 提高转接件的热容量,较大幅度的降低由于转接件的温升给接插件、电缆头、间隔板带来的附加温升;

◆ 功能单元之间、隔室之间的分隔清晰、可靠,不因某一单元的故障而影响其它单元工作,使故障局限在最小范围;

◆ 母线平置式排列使装置的动、热稳定性好,能承受 80/176kA 短路电流的冲击;

◆ MCC 柜单柜的回路数量多到 22 回,充分考虑大单机容量发电,石化系统等行业自动化电动门 ( 机 ) 群的需要;

◆ 装置与外部电缆的连接在电缆隔室中完成,电缆可以上下进出。电流互感器装置于电缆隔室内,使安装维修方便;

◆ 同一电源配电系统,可以通过限流电抗器匹配限制短路电流,稳定母线电压在一定的数值,还可部分降低对元器件短路强度的要求;

◆ 抽屉单元有足够数量的二次插接件 (1 单元及以上为 32 对,1/2 单元为 20 对 ),可满足计算机接口和自控回路对接点数量的要求。


辅助电路

辅助电路图的设计符合《火力发电厂厂用电设计技术规定》等有关设计技术规程规定。适用于发电厂、变电站的低压厂 ( 所 ) 用电系统及厂矿企业、高层建筑内的低压配电系统。

辅助电路方案根据主电路方案分电源进线、馈线 (PC) 和电动机馈线 (MCC) 揉作控制的功能单元进行设计。


安装与使用

产品到达收货地点后,首先应当检查包装是否完整无损,发现问题应及时通知合同有关部门做好商务记录,共同分析原因,作好签证和善后处理。对于不立即安装的产品,应根据正常使用条件和电气设备暂时保管规程要求置于适当的场所,妥善保管。

◆ 产品的安装应按安装示意图进行 ( 见附图 )。基础槽钢和采用螺栓固定方式时的螺栓由用户自备。主母线连接时,如表面因运输保管等原因有不平整时需平整后再连接紧固;

◆ 装置单独或成列安装时,其垂直度以及柜面不平度和柜间缝隙的偏差应符合规定。
