综合配电箱(补偿\控制\终端\照明)

适用范围:集计量、出线、无功补偿等多功能于一体达到户外综合配电装置,具有短路、过载、过电压、漏电保护等功能,体积小、外形美观、经济实用,安装于户外柱上变压器的电杆上,是城乡电网改造的新一代理想配电产品。

  •  产品介绍
  •  了解更多

JP系列户外综合配电箱,是集计量、出线、无功补偿等 多功能于一体达到户外综合配电装置,具有短路、过载、过电压、漏电保护等功能,体积小、外型美观、经济实用,安装于户外柱上变压器的电杆上,是城乡电网改造的新一代理想配电产品。


型号及含义



使用环境


◆ 环境温度:-25℃ +40℃;

◆ 空气相对湿度:日平均值不大于 90%, 月平均值不大于 90%;

◆ 海拔高度:不大于 2000m;

◆ 安装在无剧烈震动和冲击、无腐蚀性气体的场所。



结构特点

箱体结构分立式和卧式,外壳采用2mm优质不镑钢板经多重折边工艺弯制(或采用蜂窝结构的不锈钢双夹层复合板,具有阻燃、环保、隔热、防凝露等性能),采用特殊不锈钢焊接工艺,箱体成型后整体强度高,表面光洁如镜,不留焊缝痕迹;内部安装梁(板)为热镀锌工艺处理,确保二十年内不锈蚀;箱体前后开门,便于用户操作和检修,门四周镶有高 弹力耐老化密封胶条,每扇门均装有明暗两种门锁,明锁配有防堵防锈的遮雨罩;计量室全封闭带铅封装置;箱体侧面装有防雨防异物的进线电缆穿管,底部冲有通风孔和电缆出线孔,顶部设有通风道和丝网,具有防水、防锈、防尘、防异物的功能,防护等级:IP54。

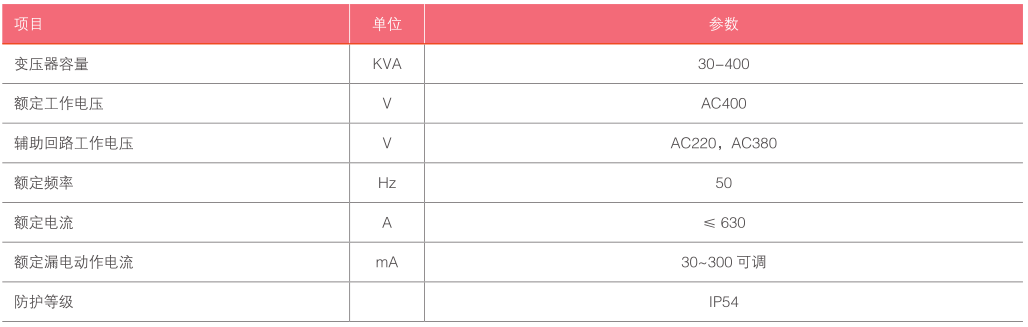

主要技术参数


“ ”为隔离开关,型号可选 HD11F 等系列;

“ ”为刀熔开关,型号可选 HR5、HR6 等系列;

“ ”为断路器,型号可选 DZ20、CM1、NS、D247 等系列;

“ ”为交流接触器,型号可选 CJ20、B 系列,CJX2、CJ19 切换电容等系列;

“ ”为零序互感器和漏电继电器,型号可选 JD、LLJ 等系列;

“ ”为电流互感器,型号可选 LMZ1-0.5、LMK-0.66 等系列;

“ ”为避雷器,型号可选 FYS、Y3W 等系列;

“ ”为电容器,型号可选 BSMJ、BCMJ 等系列;

“ ”为自动补偿控制器,型号可选 JKL、JKG 等系列;

补偿回路数 1-4 回可选,每回容量 3?20Kvar 可选;

另:根据用户需求,箱内可选装温湿度控制装置。
