MNS

低压抽出式开关柜

适用范围:适用于发电厂、变电站、石油化工、冶金轧钢、交通能源、轻工纺织等厂矿企业和住宅小区、高层建筑等场所、作为交流50~60Hz,额定工作电压交流660V及以下的电力系统的配电设备的电能转换、分配及控制之用。

  •  产品介绍
  •  了解更多

本系列低压抽出式开关柜是一种用标准模件由工厂组装 (FBA) 的组合式柜型,其技术已达到国际先进水平。

本系列低压抽出式开关柜适用于发电厂、变电站、石油化工、冶金轧钢、交通能源、轻工纺织等厂矿企业和住宅小区、高层建筑等场所、作为交流50~60Hz,额定工作电压交流660V及以下的电力系统的配电设备的电能转换、分配及控制之用。本装置符合GB72511 《低压成套开关关设备》及JB/T9961 《低压抽出式成套开关设备》国家专业标准、并符合 IEC439-1、VDE0660 第五部分等国际专业标准。

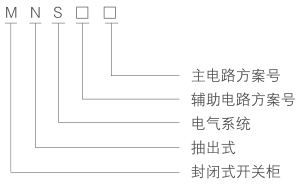

型号及含义



使用条件

◆ 周围空气温度不高于 +40℃,不低于 -5℃,并且 24h 内其平均温度不高于 +35℃;

◆ 大气条件:空气清洁,相对湿度在最高温度为 +40℃时不超过 50%,在较低温度时允许有较高的相对湿度,例如 +20℃时为 90%,但应考虑到温度变化,有可能会偶然地产生凝露;

◆ 海拔高度不超过 2000m;

◆ 本装置适应于以下温度的运输和储存过程:-25℃至 +55℃的范围之间,在短时间内 ( 不超过 24h) 可达+70℃,在这些极限温度下装置不应遭到任何不可恢复的损伤,而且在正常条件下应能正常工作;

◆ 如果上述使用条件不能满足时,应由用户和制造厂协商解决;

◆ 当本装置使用于海上石油钻采平台和核电站时,应另行签订技术协议。

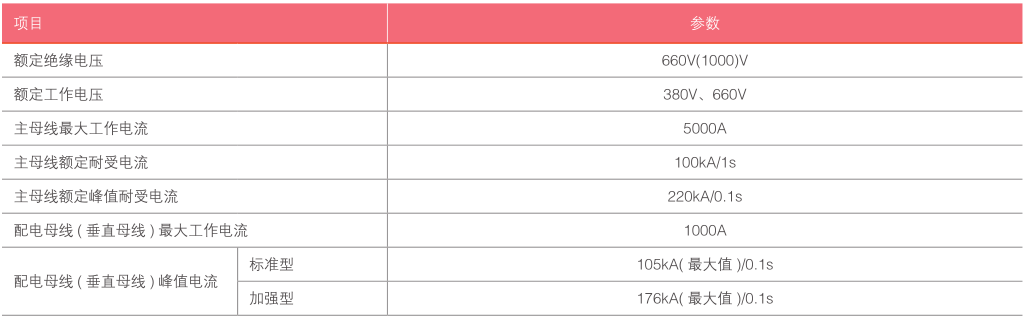

基本技术参数




防护等级

符合 IEC529、DIN40050 标准;

IP30 对大于 Φ2.5mm 固体防护;

IP40 对大于 1.0mm 固体防护;

IP54 对尘埃和任意方向喷溅作防护;

( 订购 lP54 防护等级时应与制造厂协商 )。



柜体结构

开关柜柜体基本结构是由 C 型型材装配组成。C 型材是以 E=25mm 为模数安装孔的钢板弯制而成。全部柜架及内层隔板都作镀锌纯化处理。四周门板,侧板则作高压静电喷塑。


开关柜类型

◆ 动力配电中心柜 (PC): 可采用 Emax、MT、3WN、AH、ME 等系列等断路器。

◆ 电动机控制中心柜 (MCC): 由大小抽屉组装而成,各回路主开关采用高分断塑壳断路器或旋转式带熔断器的负荷开关。功率因数自动补偿柜 ( 带有手动、自动及远动功率因数补偿装置 )。
