XGN2-12

小型化箱型固定式金属封闭开关柜

适用范围:适用于环网供电单元、发电厂、变电使用。

  •  产品介绍
  •  了解更多

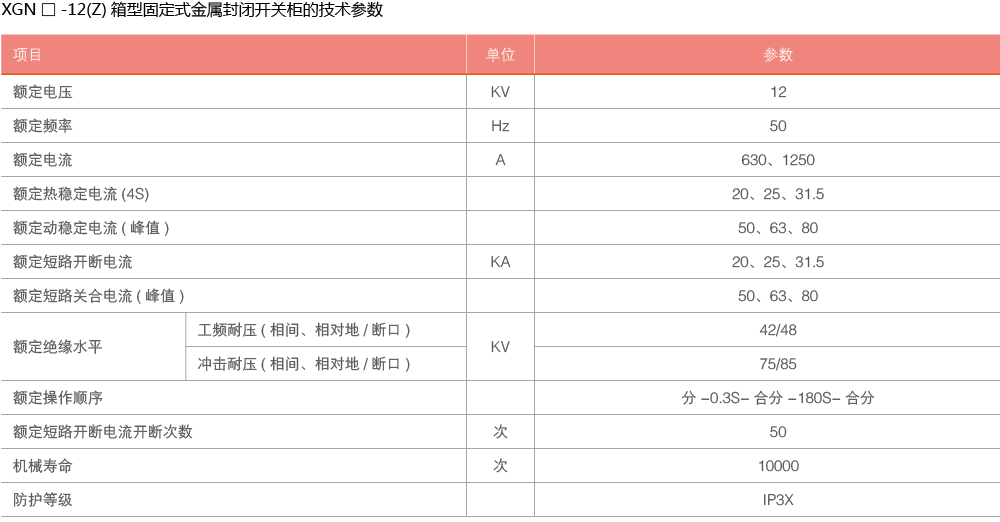

XGN□-12小型化箱型固定式金属封闭开关柜是本公司自主研发生产的集智能化、环保型、结构紧凑的新一代小型化专利产品。产品尺寸:宽450(500)×深1000×高1800(mm)。

本产品适用于环网供电单元、发电厂、变电使用。特别适用于工矿企业、住宅小区、学校、高层建筑等场所的配电的控制与保护;能满足变电所、箱式变电站、开闭所和电缆分接箱等成套产品的配电自动化及其它要求。

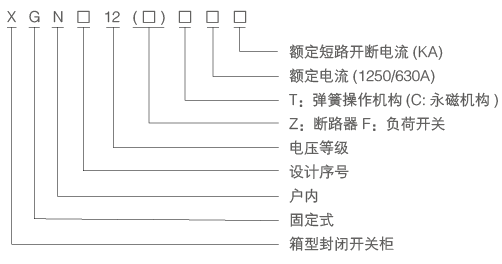

型号含义




使用条件

◆ 海拔高度≤1000m;

◆ 周围空气温度:-25℃~40℃;

◆ 空气相对湿度:日平均值不大于95%,月平均均值不大于90%;

◆ 周围空气没有明显地受到有害气体的污染;

◆ 无剧烈震动,地震强度不超过8级。

 注:当使用环境条件不同或有特殊要求时,需与制造厂协商







产品结构特点

结构小型化,比传统真空断路器开关柜体积减少占用空间40~60%,节省电力工程总体投资额;节省开关壳体及柜内连接排用料,产品更节能更环保。

开关柜包括母线室、仪表室、一次主元件室、进出电缆室;各个隔室均用隔板及套管相互隔离,母线室、断路器室、电缆终端室三个高压室均设有向上的压力释放装置,用于内部燃弧产生时,泄放燃弧气压,确保安全。

进出线开关柜设隔离开关、真空断路器、接地刀(下隔离),三者之间配有可靠的联锁,隔离开关具有明显的断口,可清晰的观察到开关状态。

操作机构采用一种新型机构,用强制性机械闭锁方式达到“五防”功能要求,具有操作简便,安全可靠等特点。

开关柜柜体金属全封闭设计,接地可靠,柜顶留有虚封的泄压口。

开关柜柜体采用进口敷铝锌体成型拼装,机械强度高。

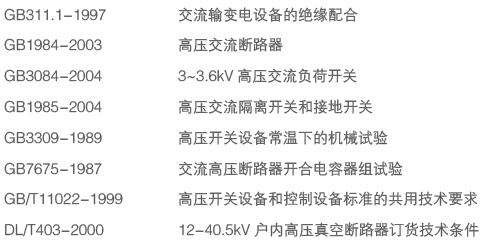

产品引用标准
