KYN□-12

小型化金属封闭移开式开关设备

适用范围:3~10kV三相交流50Hz单母线及母线分段的成套装置。主要用于发电厂中小型发电机送电、工矿企业配电以及电力系统的二次变电所的变电送电及大型高压电动机起动等,实行控制、保护、监测之用。

  •  产品介绍
  •  了解更多

KYN □ -12 是目前空气绝缘环网柜设备体积最小、绝缘性能最高的开关设备,海拔高度达到3000 米,全部采用APG 固体绝缘、硅橡胶密封技术,为国际首创。我公司自主研发的KYN □ -12 空气绝缘环网柜开关设备( 以下简称开关设备),适用于3~10kV 三相交流50Hz 单母线及母线分段的成套装置。主要用于发电厂中小型发电机送电、工矿企业配电以及电力系统的二次变电所的变电送电及大型高压电动机起动等,实行控制、保护、监测之用。


本开关柜满足IEC298、GB3906 等标准要求,具有防止带负荷推拉断路器手车、防止误分、误合断路器、防止接地开关处在闭合位置时关合断路器、防止在带电时误合接地开关、防止误入带电间隔的联锁功能,可配用我公司研制的真空断路器,实为一种性能优越的配电装置。



型号含义




使用条件

◆ 周围空气温度:上限+45℃,下限-45℃;
◆ 海拔:设备安装场所的最大海拔高度3000m;
◆ 湿度:日平均相对湿度不大于95%,月平均相对湿度不大于90%;
◆ 地震:地震烈度不超过8 度;
◆ 周围空气:应不腐蚀性或可燃气体、水蒸汽等明显污染;
◆ 周围环境:无严重污秽及经常性的剧烈振动,严酷使用条件下严酷度设计满足I 类要求;
◆ 特殊使用条件:在超过GB3906 规定的正常环境条件下使用时,由用户和制造厂协商。



应用范围

◆ 商业、服务业:商场、购物中心、办公大楼、医院、游乐场、居民住宅区、基础及民用设施;

◆ 工矿企业:石油化工、造纸厂、水泥厂、纺织;

◆ 公用事业及电站:发电厂、变电站、开闭所、环网供电所、主辅助开关站;

◆ 运输:机场、港口、铁路、地铁。



防护等级

◆ 外壳防护等级为:IP4X

◆ 全密封型母线室、电缆室内部主回路防护等级为:IP67

◆ 半绝缘型母线室、电缆室内部主回路防护等级为:IP2X

◆ 断路器室门打开时为:IP2X

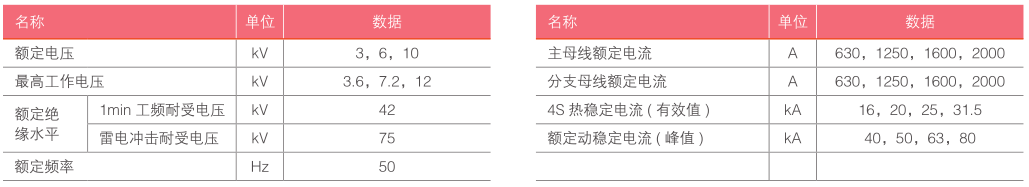

开关柜技术参数

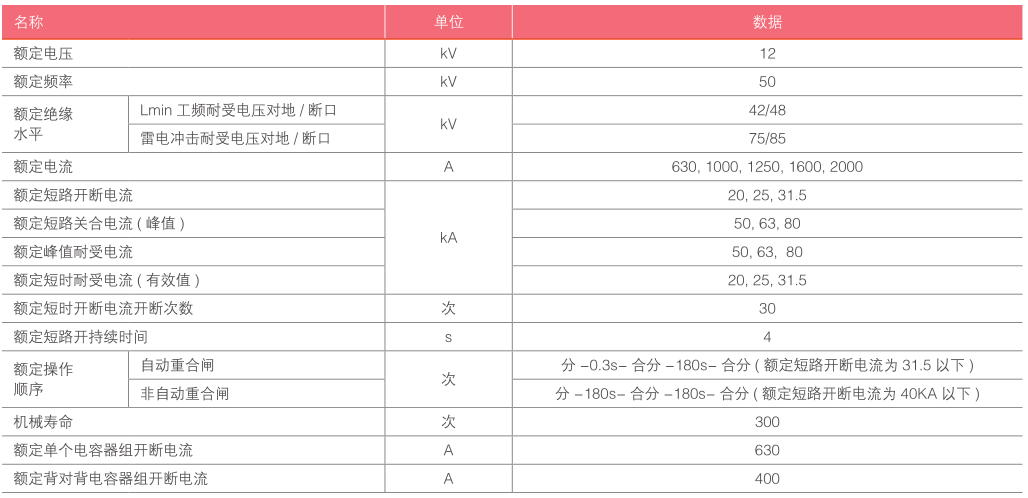

真空断路器技术参数



完整的产品系列:KYN □ -12 系列开关设备可提供完整的产品系列,极大的丰富了系统的模块化解决方案并提高了开关设计的使用效率。采用最新结构模块化设计理念,柜体分三大模块,由动力室模块、母线室模块、电缆室模块组成,可以多种方案模块组合而成,各种方案由独立的电缆室模块变化,或动力室模块变化、与母线室模块变化的任意组合。保证了KYN □ -12 系列开关设备服务和维护程序的一致性。


灵活的解决方案:多种方案,满足现场用户的各种需求。即使在运行环境恶劣的场所,KYN □ -12 系列产品仍能提供一系列方案,充分满足现场的安装和运行要求。


极高的安全性:KYN □ -12 系列开关设备提供了完整的机械安全闭锁,防止了误操作的发生。

极高的可造性:KYN □ -12 系列开关设备是基于中压开关设备长期的实际运行经验,并容纳了各行业用户对中压开关设备的具体要求,是长期的运行经验和创新技术的统一体。


KYN □ -12 系列开关设备的额定电流为630-2000A,可配真空断路器,柜体的高度、深度和母线额定电流保持一致。


KYN □ -12 系列开关设备柜体宽度分别为450mm/550mm/650mm/750mm,小于其他标准柜型的相应尺寸,这个尺寸体现了其紧凑而实用的产品特征。


KYN □ -12 系列开关设备的维护和服务均可在柜前完成。可以靠墙安装。动力室模块可以在检修时将于车退至试验位置后整体移出,移除动力室模块后,可以将母线室模块及电缆室模块的封闭隔板拆卸下来,在前面检修母线室的母线模块及电缆室的互感器模块,这样就完全达到真正的靠墙安装前面检修的目的。维护人员可以方便地进入母线区、电缆区进行维护工作,这就使其内部电器元件的维护变得十分简单。
