HXGN-17-12

箱型固定交流金属封闭开关设备

适用范围:在供电系统中亦作为开断负荷电流和短路电流以及关合短路电流之用。

  •  产品介绍
  •  了解更多

HXGN17-12箱式固定交流金属封闭开关设备(简称环网柜),是为城市电网改造和建设需要而生产的新型高压开关设备。在供电系统中亦作为开断负荷电流和短路电流以及关合短路电流之用,本环网柜配用FZRN25、FZRN21真空负荷开关,操作机构为弹簧机构,该机构既可手动操作,也可电动操作。接地开关和隔离刀配用手动操作机构,本环网柜成套性强、体积小、无燃烧和爆炸危险,还具有可靠的”五防”功能。



本环网柜符合GB3906《3-35kV交流金属封闭开关设备》、IEC60420《高压交流负荷开关熔断器组合电器》标准的有关规定。

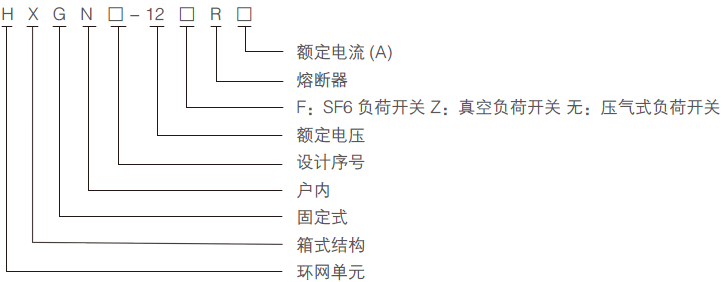

型号含义




使用条件

◆ 周围空气温度:-15℃~+40℃;

◆ 海拔高度:1000m及以下;

◆ 湿度条件:日平均值不大于95%,水蒸气压力日平均值不超2.2kPa;月平均值不大于90%,水蒸气压力月平均值不超过1.8kPa;

 ◆ 地震强度:不超过8级;

◆ 没有腐蚀性或可燃性气体等明显污染的场所。注:超出上述正常使用条件时,用户可与本公司协商。



主要技术参数




安装与调试

◆ 安装时先将环网柜放置在安装基础上,并将其排列整 齐、调试好,然后用紧固件紧固好。

◆ 安装主母线时,打开母线室进行安装,连接母线的接触 面应平整、无污物。

◆ 环网柜的接地应可靠接地,并对接地进行回路检查。

◆ 调试时按环网柜使用说明书及柜内各元器件的说明书进 行调试。

◆ 安装调试后,将各自开关元件及防误操作机构进行5次操作,未发现异常现象,则认为开关机械操作正。
