XGN2-12

箱型固定式金属封闭开关设备

适用范围:适用于额定电压为3.6~12kV、50Hz,额定电流630A~3150A 三相交流单母线、双母线、单母。

  •  产品介绍
  •  了解更多

GN2-12箱型固定式金属封闭开关设(简称“开关设备”),适用于额定电压为3.6~12kV、50Hz,额定电流630A~3150A 三相交流单母线、双母线、单母线带旁路系统,作为接受和分配电能之用。可满足各种类型发电厂、变电站 (所) 及工矿企业使用要求。


本产品符合国家标准GB3906《3~35kV交流金属封闭开关设备》、IEC60298《交流金属封闭开关设备和控制设备》、及DL/T402、DL/T404标准,达到“五防”闭锁要求。

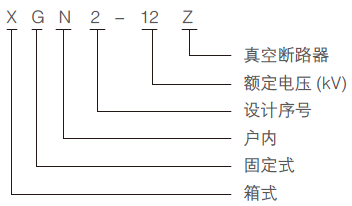

型号含义

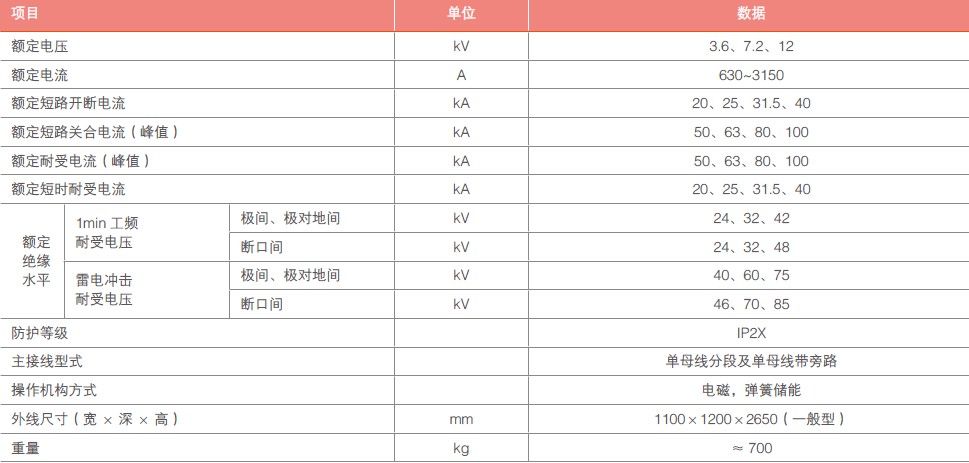

主要技术参数




正常使用条件

◆ 周围空气温度:-15℃~+40℃;

◆ 海拔高度:1000m及以下;

◆ 湿度:日平均值不大于95%,水蒸气压力日平均值不超2.2KPA;月平均值不大于90%,水蒸气压力月平均值不超1.8KPA;

◆ 地震强度:不超过8级;

◆ 没有腐蚀性或可燃性气体等明显污染的场所。







结构特点

1. XGN2-12(Z) 开关柜为金属封闭箱式结构,柜体骨架由角钢焊接而成,柜内分为断路器室、母线室、电缆室仪表室等,室与室之间用钢板隔开。


2. 断路器室在柜体前下部,断路器的转动由拉杆与操动机构连接,断路器上接线端子与上隔离开关连接,断路器下接线端子与电流互感器连接,电流互感器与下隔离开关的接线端子连接,断路室还设有压力释放通道,若内部电弧发生时,气体可通过排气通道将压力释放。控制设备、及DL/T402、DL/T404 标准,达到“五防”闭锁要求。


3. 母线室在柜体后上部,为了减小柜体高度,母线呈品字形排列,以7350N 抗弯强度的瓷质绝缘子支持,母线与上隔离开关接线端子相连接,相邻两柜母线室之间可隔离。



4. 电缆室在柜体下部的后方,电缆室内支持绝缘子可设有电压监视装置,电缆固定在支架上,对于主结线为联络方案时,本室则为联络电缆室。继电器室在柜体上部前方,室内安装板可安装各种继电器等,室内有端子排支架,门上可安装指示仪表、信号元件等二次元件,顶部还可布置二次小母线。



5. 断路器的操动机构装在正面左边位置,其上方为隔离开关的操作及联锁机构。开关柜为双面维护,前面检修继电器室的二次元件,维护操动机构,机械联锁及传动部分,检修断路器。后面维修主母线和电缆终端,在断路器室装有照明灯。前门的下方设有与柜宽方向平行的接地铜母线,其截面为3×30mm。
