FKN12A-12D/T630-20 型户内交流高压负荷开关 ( 以下简称 FKN12-12D 负荷开关 ) 是额定电压为 12KV，额定频率为 50HZ 的三相高压开关设备，用于分合负荷电流，闭环电流，空载变压器和电缆充电电流，关合短路电流。配装接地开关的负荷开关，可以承受短路电流。

FKRN12A-12D/T125-31.5 型交流高压负荷开关 -- 熔断器组合电器是 FN12-12D 负荷开关与 S □ LAJ-12(XRNT □ -10) 高压限流式熔断器组合在一起的户内高压开关设备。

它可以可靠开断直至短路电流的任何电流、负荷开关开断工作电流，熔断器开断短路电流，联合开断工作电流与全短路电流之间的任何过电流，同时熔断器通过其撞击器使负荷开关分闸。

型号含义

主要用途

FKN12A-12D 压气式负荷开关，FKRN12A-12D 系列压气式负荷开关 - 熔断器组合电器，适用于 12KV 及以下三相配电系统中，作为变压器、电缆、架空线路等电力设备的控制和保护之用；特别适用于城网、农网的终端变电站及箱式变电站。并适用于环网、双辐射供电单元的控制和保护。

FKN12A-12D 系列压气式负荷开关可以分合负载电流和过载电流。

FKRN12A-12D 系列压气式负荷开关 - 熔断器组合电器可以分合负载电流，过载电流，开断线路短路电流。

使用环境条件

空气温度：-25℃ ~+40℃；

海拨高度：不超过 1000m；

相对湿度：日平均值不大于 95%，月平均值不大于 90%；

地震强度：不超过 8 级；

安装场所：无火灾、爆炸危险，化学腐蚀及剧烈振动的场所；

污秽等级：Ⅱ。

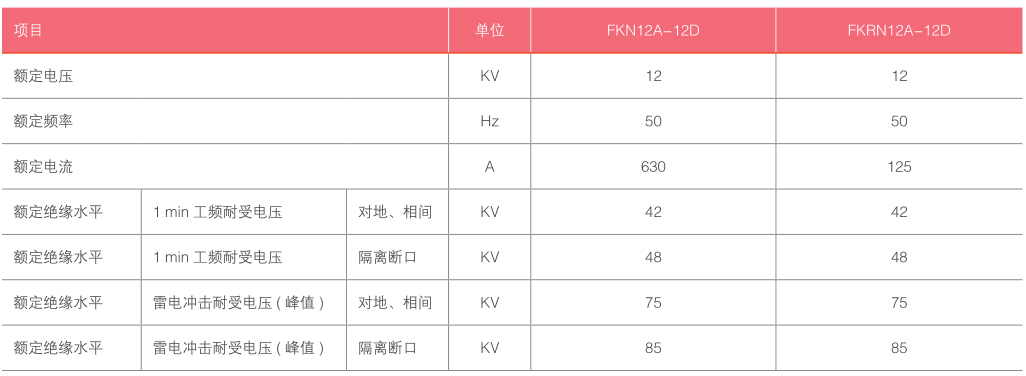

主要技术参数

结构特点

负荷开关、接地开关、熔断器及机构在一个框架上，可灵活组合，结构紧凑，体积小，安装方便简易；

断口为直动式布置，动、热稳定电流参数高，一次性完成操作；

具有静触头绝缘罩，使环网柜在结构上实现了隔离，省去了相间绝缘隔板，断口绝缘插板，可防止柜内弧光短路事故；

具有独特的活门结构，负荷开关分闸后，活门自动将断口隔离，防护性能好；

负荷开关与接地开关、熔断器之间有可靠的机械闭锁装置，满足“五防”要求；

具有手动操作及交直流两用操作电源的电动操作两种形式，便于实现电力系统：“三遥”要求。
