ZW7-40.5

户外高压真空断路器

适用范围:适用于交流50Hz、额定电压为40.5kV的三相电力系统,作为分断、关合负荷电流、过载电流及短路电流之用。

  •  产品介绍
  •  了解更多

ZW7-40.5 型户外高压真空断路器用于交流 50Hz 、额定电压为 40.5kV 的三相电力系统,作为分断、关合负荷电流、过载电流及短路电流之用。


型号含义




主要功能


采用真空灭弧,开断能力强,电寿命长,机械寿命 10000 次;

结构简单,免维护,不检修周期长;

绝缘性能好,防污秽能力强;

可配弹簧或电磁操动机构,机械性能可靠,可频繁操作;无火灾和爆炸隐患;

内装电流互感器,计算精度达 0.2 级,可实现三相互动保护;

内附凝露控制器,能保持断路器在一定的温度、湿度下可靠运行。

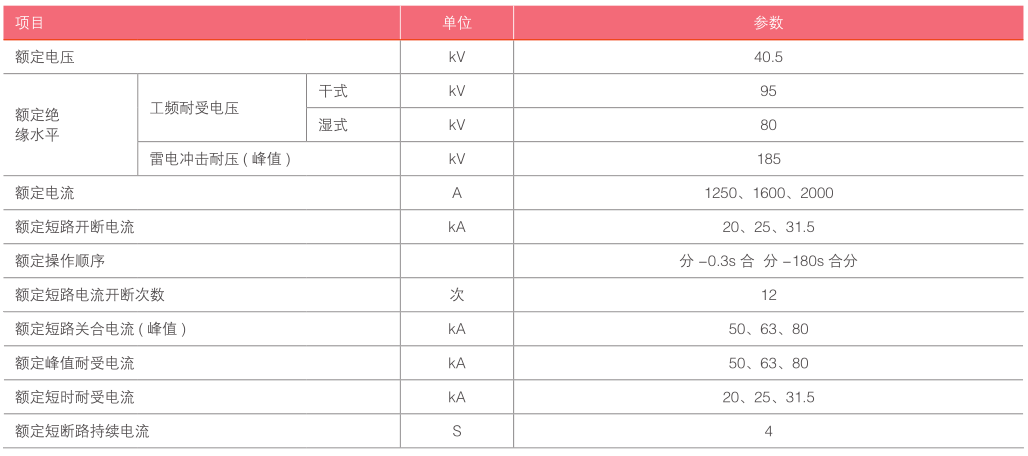

主要技术参数


使用环境条件

空气温度:上限 +40℃,下限 -30℃;

海拔高度:≤ 2000m( 若需增高海拔,则额定绝缘水平相应提高 ),

风压:不超过 700Pa( 相当于风速 34m/s),

地震烈度:8 度;

污秽等级:Ⅲ级;

最大日温度差:不超过 25℃
