GN30-12 型旋转式户内高压隔离开关是一种旋转触刀式的新型隔离开关，主要结构是在三相共底架的上、下两个平面上，固定两组绝缘子及触头，通过旋转触刀，从而实现开关的分合闸。

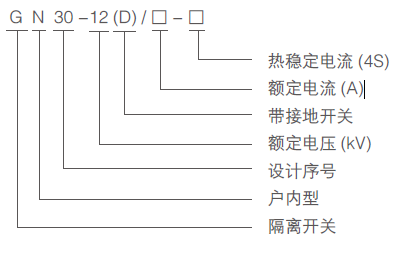

型号含义

使用环境条件

海拔高度：不超过1000m；

空气温度：上限+40℃；下限-10℃；

相对湿度：日平均值不大于95%；月平均值不大于90%；

地震烈度：不超过8 度；

污秽等级：无严重粉尘、化学腐蚀性和爆炸性物质的场所；

安装场所：无经常性剧烈振动的场所。

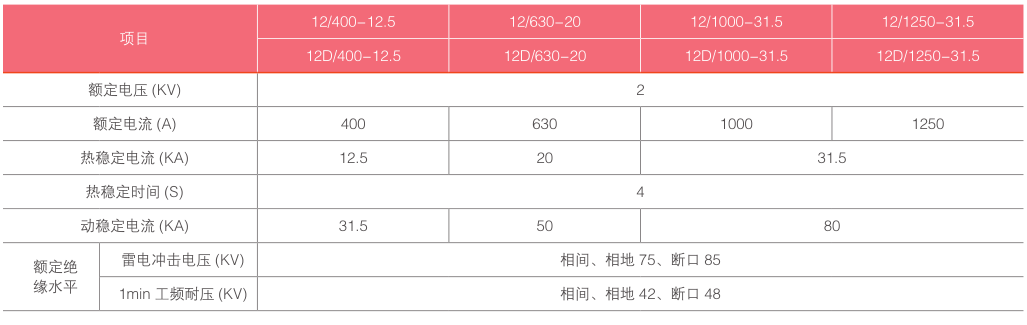

主要技术参数

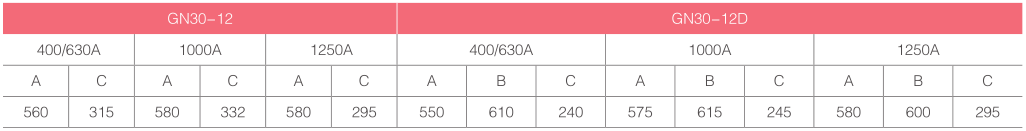

外形及安装尺寸(mm)

GN30-12D型开关是在GN30-12型开关基础上增加带接地刀的形式，可满足不同电力系统的需要。本产品设计紧凑、占用空间小、绝缘能力强、易于安装调整，其性能符合 GB1985-89《交流高压隔离开关和接地开关》的要求，适用于额定电压 10 千伏交流 50Hz 及以下户内系统中，作为在有电压无负载情况下，分合电路之用。可与高压开关柜配套使用，也可单独使用。
