10kV、20kV,SBH15-M型

油浸式非晶合金变压器

适用范围:适用于电能不足和负荷波动大以及难以进行日常维护的地区。

  •  产品介绍
  •  了解更多

产品介绍

执行标准

执行标准
变压器可把电网电压变换成系统或负载所需要的电压,实现电能的传递与分配。本变压器可取代硅钢片铁芯的变压器而广泛使用于户外的配电系统。本产品的大量入网运行可取得良好的节能效果并可减少对大气的污染。本产品特别适用于电能不足和负荷波动大以及难以进行日常维护的地区。由于变压器采用全密封结构,绝缘油和绝缘介质不受大气污染,因而可在潮湿的环境中运行,是城市和农村广大配电网络中理想的配电设备。


10kV、20kV油浸式非晶合金铁芯配电变压器(通过短路试验)

由于非晶合金铁芯不能承受机械力的作用,加之矩形线圈的机械强度较弱,因此非晶合金变压器通过短路试验成为变压器领域的一个技术难题。本公司运用成熟的技术经验成功地攻克了这一难关,自行设计开发SBH15-M-2500/10配电变压器。在沈阳国家变压器质量监督检验中心一举通过了短路试验,这标志着本公司的非晶合金变压器的设计制造技术处于国际领先水平。

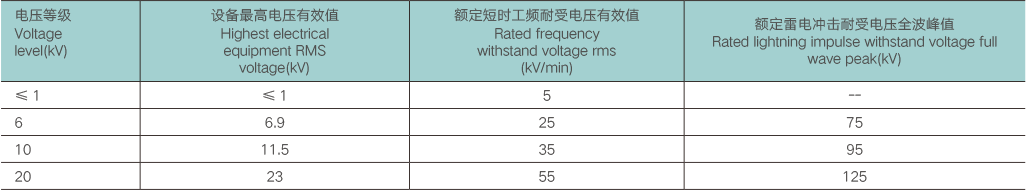

10kV、20kV油浸式非晶合金铁芯配电变压器(产品绝缘水平)


10kV、20kV油浸式非晶合金铁芯配电变压器(产品符合标准)

GB 1094.1-2013电力变压器第一部分总则
GB 1094.2-2013电力变压器第二部分温升
GB 1094.3-2003电力变压器第三部分绝缘水平和绝缘试验
GB 1094.5-2008电力变压器第五部分承受短路的能力
GB/T1094.10-2003电力变压器第十部分声级测定
GB/T6451-2015油浸式电力变压器技术参数和要求
GB20052-2013三相配电变压器能效限定值及能效等级及委托技术要求
GB 1094.1-2013电力变压器第一部分总则
GB 1094.2-2013电力变压器第二部分温升
GB 1094.3-2003电力变压器第三部分绝缘水平和绝缘试验
GB 1094.5-2008电力变压器第五部分承受短路的能力
GB / T1094.10-2003电力变压器第十部分声级测定
GB / T6451-2015油浸式电力变压器技术参数和要求
GB20052-2013三相配电变压器能效限定值及能效等级及委托技术要求


10kV、20kV油浸式非晶合金铁芯配电变压器(产品特点)

节能产品,空载损耗比S9型变压器降低75%左右;
损耗低、发热少、温升低,运行稳定;
结构先进合理、抗短路能力强;
超载能力强、安全可靠、耐腐蚀性能强,免维护。
