SC[B]10/SC[B]11

型环氧树脂浇注干式变压器

适用范围:适用于防火要求高的场所,如矿井、油田、地铁、发电厂、学校、医院、商业中心、高层建筑及一切户内配置系统中。

  •  产品介绍
  •  了解更多

本产品具有广泛的使用领域,尤其适合使用在防火要求高的场所,如矿井、油田、地铁、发电厂、学校、医院、商业中心、高层建筑及一切户内配置系统中。

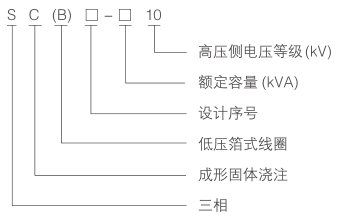

型号及含义



工作条件


◆ 安装高度:海拔不超过 1000m;

◆ 电源电压的波形:似于正弦波;

◆ 多相电源电压的对称性:多相变压器所连接的电源电压应近似对称。

◆ 环境温度:最高气温 +40℃;最高日平均气温 +30℃;最高年平均气 温 +20℃;最低气温 -30℃ ( 适用于户内式变压器 )。

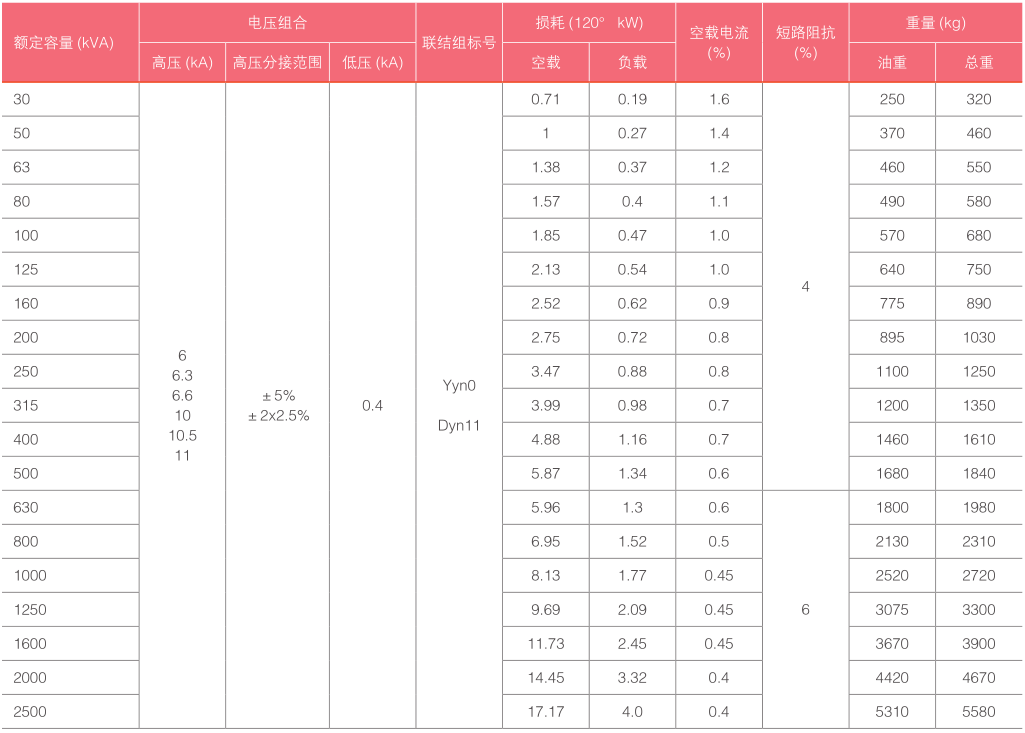

主要技术参数


结构特征


铁芯采用高导磁优质晶粒取向冷扎硅钢片,45°全斜步进接缝,铁芯采用特殊的方管拉板结构,芯柱采用绝缘带绑扎,铁芯表面采用特殊树脂涂覆以防潮防锈,有效降低了空载损耗、空载电流和铁芯噪音。

安全,难燃防火,无污染,可直接安装在负荷中心。

免维护、安装简便、综合运行成本低。

防潮性能好,可在 100% 湿度下正常运行,停运后不经预干燥即可投入运行。

损耗低、局部放电量低、噪音小、散热能力强,配备有完善的温度保护控制系统,为变压器安全运行提供可靠保障。

可靠性高。据对已经投入运行的产品的运行研究,产品的可靠性指标已经达到国际先进水平。


箔式线圈  低压绕组采用整段铜箔,连同 F 级的匝绝缘在专用低压箔绕机上绕制。箔式线圈较好地解决了低电压,大电流线圈线绕产品短路应力大,安匝不平衡,散热效果差,存在绕制螺旋角,人工焊接质量不稳定的突出问题。同时我公司绕组端部用树脂灌封,固化成形,防潮防污。


温控装置  变压器采用 BWDK 系列信号温度计,测温元件埋设在低压线圈上半部,可自动检测并巡回显示三相线圈各自的工作湿度。并且有超温报警和跳闸功能。
