YB□-12/0.4 (F·R)

户外预装式变电站(欧式)用于城市电网改造

适用范围:广泛用于城市电网改造、住宅小区、高层建筑、工矿、宾馆、商场、机场、铁路、油田、码头、高速公路以及临时性用电设施等户内外场所。

  •  产品介绍
  •  了解更多

\广泛用于城市电网改造、住宅小区、高层建筑、工矿、宾馆、商场、机场、铁路、油田、码头、高速公路以及临时性用电设施等户内外场所。

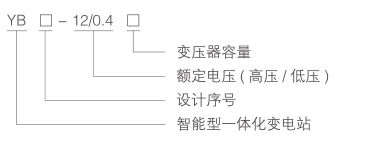

型号及含义

YB □ -12 0.4 (F·R)-户外预装式变电站(欧式)-型号含义.png


使用条件

◆ 海拔高度不超过1000m;

◆ 环境温度:-25℃~+40℃;

◆ 相对湿度:日平均值不大于95%,月平均值不大于90%;

◆ 安装场所:无火灾、爆炸危险、导电尘埃、化学腐蚀性气体及剧烈震动的场所,若超出以上条件时,用户可与我公司协商。



功能及特点

◆ 高压开关设备、变压器、低压开关设备三位一体,成套性强;

◆ 高、低压保护完善,运行安全可靠,维护简单;

◆ 占地少,投资省、生产周期短、移动方便;

◆ 接线方案灵活多样;

◆ 结构独特:独特蜂窝式结构双层(复合板)外壳牢固,隔热又散热通风、美观、防护等级高,外壳材料有不锈钢钦合金、铝合金、冷轧板、彩钢板可选;

◆ 型式多样:通用型、别墅型、紧凑型等多种样式;

◆ 高压环网柜内可装配网自动化终端(FTU)实现短路及单相接地故障的可靠检测,具备“四遥”功能,便于配网自动化升级。


执行标准

本产品符合下列标准:

GB/T17467-1998《高压 / 低压预装式变电站》

DL/T537-93《6-35kV 箱式变电站订货技术条件》

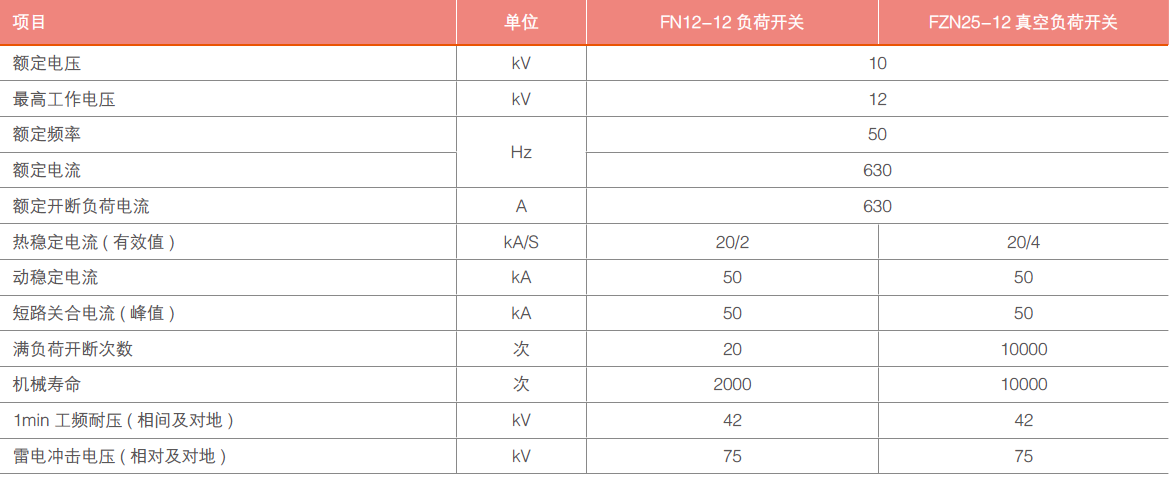

负荷开关技术参数






变压器

智能型一体化变电站选用低损耗、油浸式、全密封 S9、S10、S11系列变压器,也可选用树脂绝缘或NOMEX纸绝缘环保型干式变压器,底部可配有小车,变压器可方便地进出。



高压侧

智能型一体化变电站高压一般采用负荷开关-熔断器组合电器保护,熔断器一相熔断后,三相联动脱扣,负荷开关有压气式、真空、六氟化硫等型式可选,可配电动操作机构,实现自动化升级;熔断器为高压限流熔断器,带撞击器,动作可靠,开断容量大,主要技术参数见下表。对于800kVA以上的变压器,可选用ZN12, ZN28,VS1等真空断路器保护。


低压侧

低压侧主开关采用万能式或智能型断路器,选择性保护;出线开关选用新型塑壳式开关体积小、飞弧短,最多可达 30回路;智能型自动跟踪无功补偿装置,有接触器和无触点两种投切方式供用户选用。
