ZGS-12/0.4

预装式箱式变电站(美式)

适用范围:适用于10kV环网供电,双电源供电或终端供电系统中,作为变电、计量、补偿控制和保护装置。

  •  产品介绍
  •  了解更多

本产品是吸收国外最新先进技术,结合国内实际情况研制开发的,整台产品具有体积小、安装维护简便、低噪音、低损耗、防盗、过负荷能力强、全保护等特点。适用于新建小区、绿化带、公园、车站宾馆、工地、机场等场所。


ZGS 系列预装式箱式变电站 ( 美式 ), 适用于 10kV 环网供电, 双电源供电或终端供电系统中,作为变电、计量、补偿控制和保护装置。


本产品符合下列标准:

GB/T17467-1998《高压低压预装式变电站》

DL/T537-93《6-35KV 箱式变电站订货技术条件》

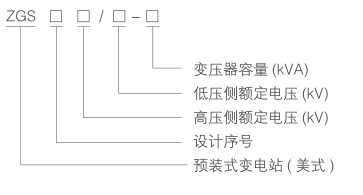

型号及含义

ZGS □ -12 0.4预装式箱式变电站 ( 美式 )-型号含义.png


功能及特点

◆ 全绝缘、全密封、免少维护、可靠保证人身安全;

◆ 结构紧凑、体积仅为同容量欧变的 1/3-1/5,高度低;

◆ 可采用分箱式结构,避免变压器油箱内油的污染;

◆ 高压侧采用双熔丝全范围保护,大大降低成本;

◆ 即可用环网,也可用于终端,电缆头可在 200A 负荷电流时紧急插拔;

◆ 箱体采用蜂窝式双夹层复合板,隔温又散热的功能;

◆ 低压侧加装电子缺相保护器,当系统内出现不正常电压时,可快速分断主进开关;

◆ 高压侧油浸式负荷开关或 SF6 负荷开关, 可电动升级, 为实现配网自动化打下基础;

◆ 采用油浸式 S9 或性能更优的 S11 系列变压器。


正常使用条件

◆ 海拔高度不超过 1000m;

◆ 环境温度:-35℃ ~+40℃;

◆ 相对湿度:日平均值不大于 95%,月平均值不大于 90%;

◆ 安装场所:无火灾、爆炸危险、化学腐蚀性气体及通风良好的场所,地面倾角不大于3°。

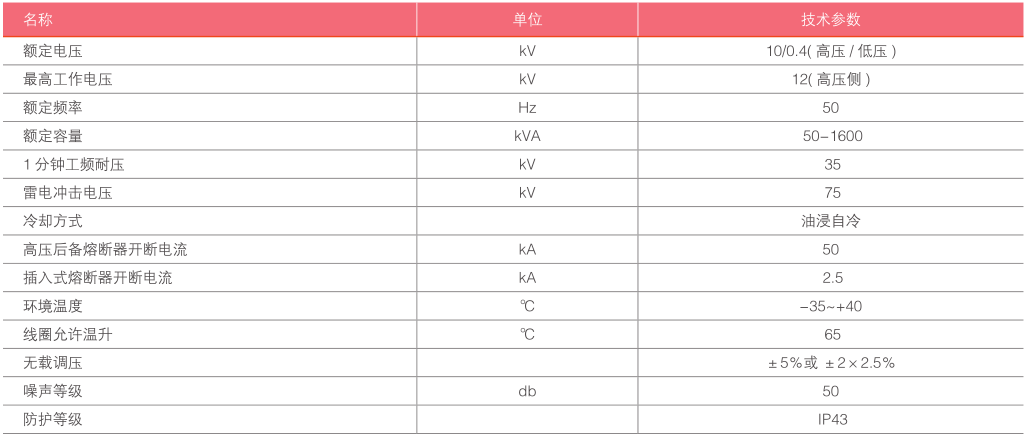

预装式变电站技术参数表

ZGS □ -12 0.4预装式箱式变电站 ( 美式 )-技术参数.png

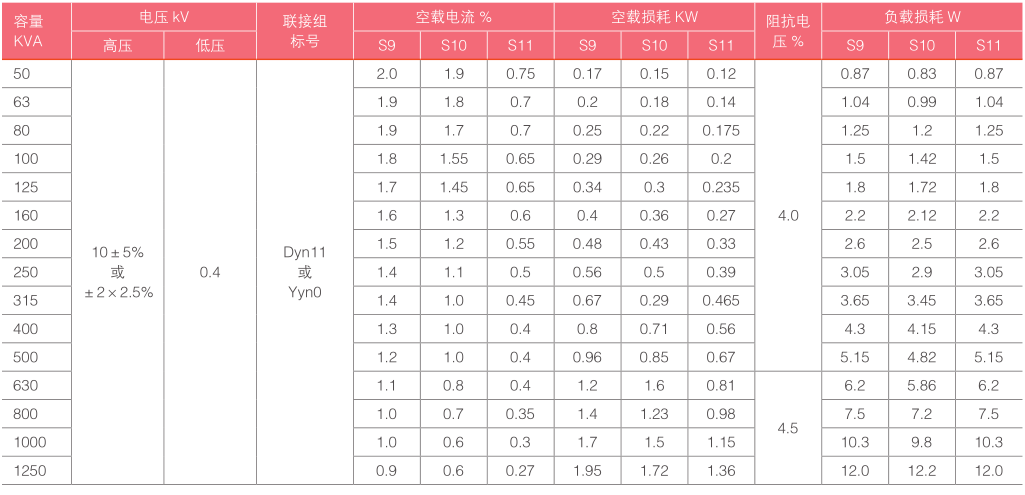

变压器技术参数表

选用新型S9系列变压器器身,损耗低,过载能力好,抗短路能力强,所有紧固件均经过防松处理,免吊芯;也可选用性能更优良的S10系列及S11系列变压器。

ZGS □ -12 0.4预装式箱式变电站 ( 美式 )-变压器技术参数.png

变压器

智能型一体化变电站选用低损耗、油浸式、全密封 S9、S10、S11 系列变压器,也可选用树脂绝缘或 NOMEX 纸绝缘环保型干式变压器,底部可配有小车,变压器可方便地进出。
