DFWK

电缆分接箱

适用范围:实现区域停电维修,减小停电范围;可配一台或多台SF6负荷开关。接线方式灵活多样,分支出线最多可达八回路;可选避雷器、短路故障指示器,限流熔断器等,满足用户各种需求。

  •  产品介绍
  •  了解更多

采用预制式带电可触摸硅橡胶电缆头,全密封,全绝缘,免维护,可靠保证人身安全;结构紧凑,外形小巧美观,不锈钢双层箱体,使用寿命可达二十年以上;

在不影响主网运行的前提下。实现区域停电检修,减小停电范围;可配一台或多台SF6负荷开关。接线方式灵活多样,分支出线最多可达八回路;可选避雷器、短路故障指示器,限流熔断器等,满足用户各种要求。

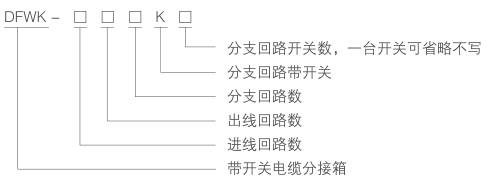

型号及含义




功能特点

◆ 采用预制式带电可触摸硅橡胶电缆头,全密封、全绝缘、免维护,可靠保证人身安全;

◆ 结构紧凑,外形小巧美观,不锈钢双层箱体,使用寿命可达二十年以上;

◆ 在不影响主网运行的前提下,实现区域停电检修,减小停电范围;

◆ 可配一台或多台 SF6 负荷开关。接线方式灵活多样,分支 出线最多可达 8 回路;

◆ 可选避雷器、短路故障指示器、限流熔断器等,满足用户各种要求。

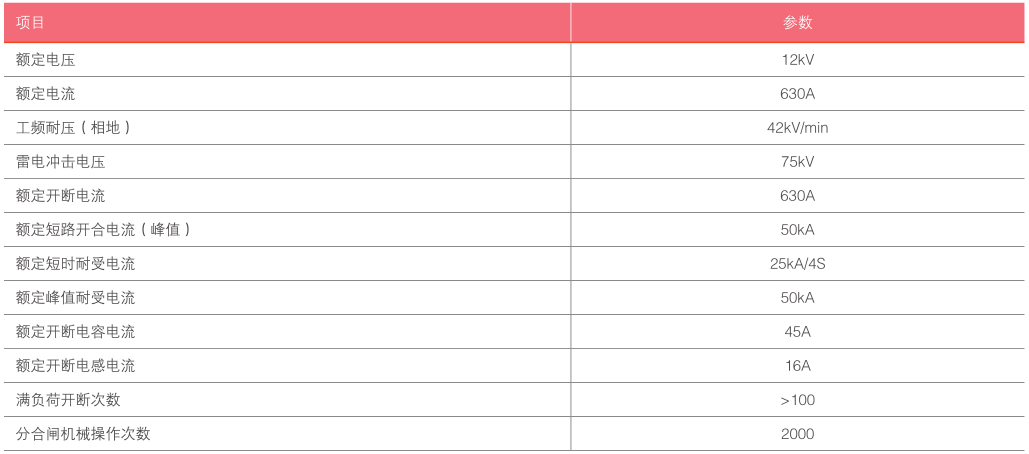

主要技术参数



常用电缆接头

采用进口优质绝缘橡胶全自动注射而成,内外层均为半导体屏蔽层,内层用来均衡内部电场,外屏蔽层接地保护电缆头表面零电位。应力锥下端内层与电缆的半导体层紧密接触,而外半导体层又与电缆头外半导体层紧密接触,并通过电缆头的接地孔接地,这样不仅解决了电缆外屏蔽层切断处的电场集中问题,而且使电缆外屏蔽层保持零电位,保证人身安全。可触摸电缆前接头直接安装在设备套管上,其后可与可触摸电缆后接头连接,组成多路出线,也可与避雷

器连接,为电网提供过电压保护。


采用进口优质绝缘橡胶全自动注射而成,内外层均为半导体屏蔽层,内层用来均衡内部电场,外屏蔽层接地保护电缆头表面零电位。应力锥下端内层与电缆的半导体层紧密接触,而外半导体层又与电缆头外半导体层紧密接触, 并通过电缆头的接地孔接地,这样不仅解决了电缆外屏蔽层切断处的电场集中问题,而且使电缆外屏蔽层保持零电位,保证人身安全。


可触摸电缆后接头通过连接头安装在可触摸电缆前接头上,其后端通过连接头可再接一只后接头,组成多路出线,也可与避雷器连接,为电网提供过电压保护。
